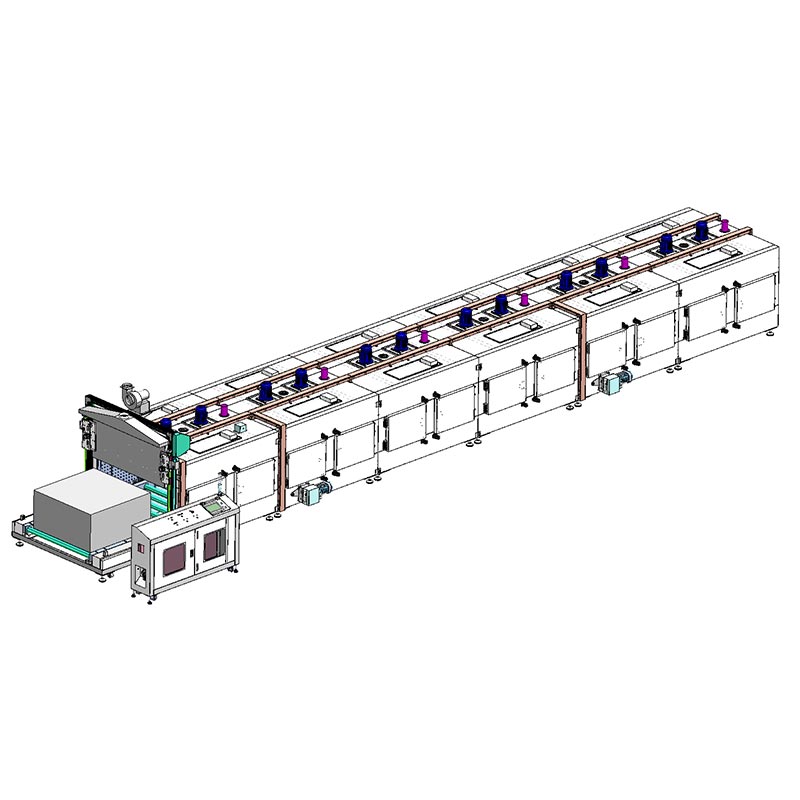

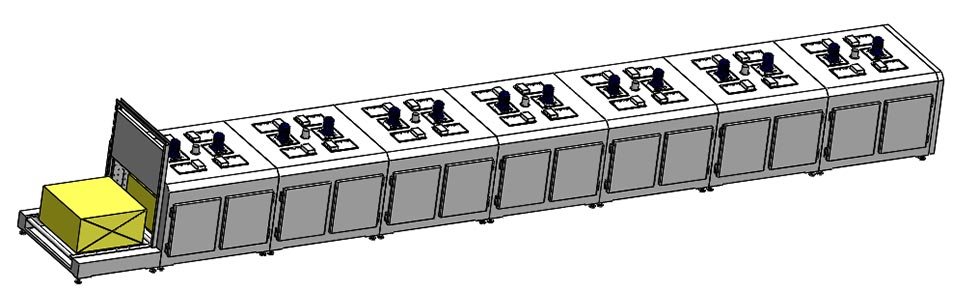

Görgős szállítószalag alagút sütő

A 700 milliméteres effektív magasságú belső sütőben a hőmérséklet egyenletességének elérése érdekében összetett légáramlás tervezés szükséges. Testreszabhatja a Dingfengben található görgős szállítószalagos alagút sütőt, amely nagy áramlású vízszintes rendszert alkalmaz keresztáramú rendszer. 1500 wattos független motorok hajtják, 12 hüvelykes többlapátos járókerekekkel. Forró levegő erőltetett speciálisan tervezett rozsdamentes acél perforált lemezeken keresztül mindkét oldalról, majd összefolyik a termék felületén, és visszatér a felső kipufogónyíláson, biztosítva a hőmérséklet egyenletességét a teljes 15,6 méter hosszú sütőben stabilan működik ±5-8°C tartományban.

Fűtési folyamat

Az ipari görgős szállítószalag alagút sütő olyan biztonsági védelmi funkciókon keresztül működik, mint például az automatikus hőmérséklet-szabályozás, pontos hőmérséklet-stabilizálás és automatikus kikapcsolás a hőmérsékleti határérték túllépése esetén. A sütő belseje egységesen tükörfényezésű rozsdamentes acéllemezekkel és szigeteléssel van kialakítva réteg 120K szilikagél alumínium szigetelő kőzetgyapottal van kitöltve a kívánt hőszigetelő hatás elérése érdekében. A a külső keret egymáshoz hegesztett vasprofilokból, míg a sütő külső panele lézerrel van kialakítva vágás, majd hidroformálás hidegen hengerelt acéllemezeken. A rozsdamentes acél fűtőcsövek fűtésre szolgálnak, és alacsony zajszintű centrifugális elszívó ventilátorral kombinálva hatékony meleg levegő keringtető rendszer jön létre, lehetővé téve a hő egyenletes eloszlását a termékek felületén.

Konfigurációs tanúsítványunk

A Dingfeng görgős szállítószalagos sütője fejlett PLC-vel és 10,2 hüvelykes érintőképernyős interfésszel, vezérlővel van felszerelve rendszer, amely megfelel az Ipar 4.0 szabványainak. A kezelők könnyen megtekinthetik a valós idejű hőmérsékletet, motort frekvencia és kimeneti áram. A legfontosabb, hogy a beépített adatrögzítési funkció hőgörbék tárolására képes felfelé 90 napig. Akár a termelési ciklusokat optimalizálja, akár a folyamatok bizonyítékait szolgáltatja az ügyfelek ellenőrzéséhez, a Az állítható tárolási gyakoriság biztosítja, hogy a 2 méter per perc sebességű gyártósor minden egyes tétele professzionális adattámogatás.

Fő műszaki paraméterek

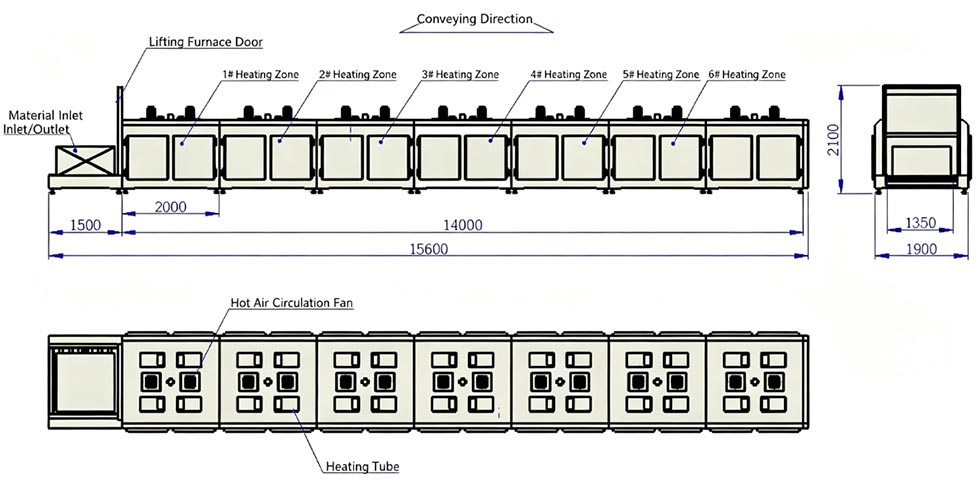

Az alagút kemence berendezésének átfogó leírása

Operatív munkafolyamat

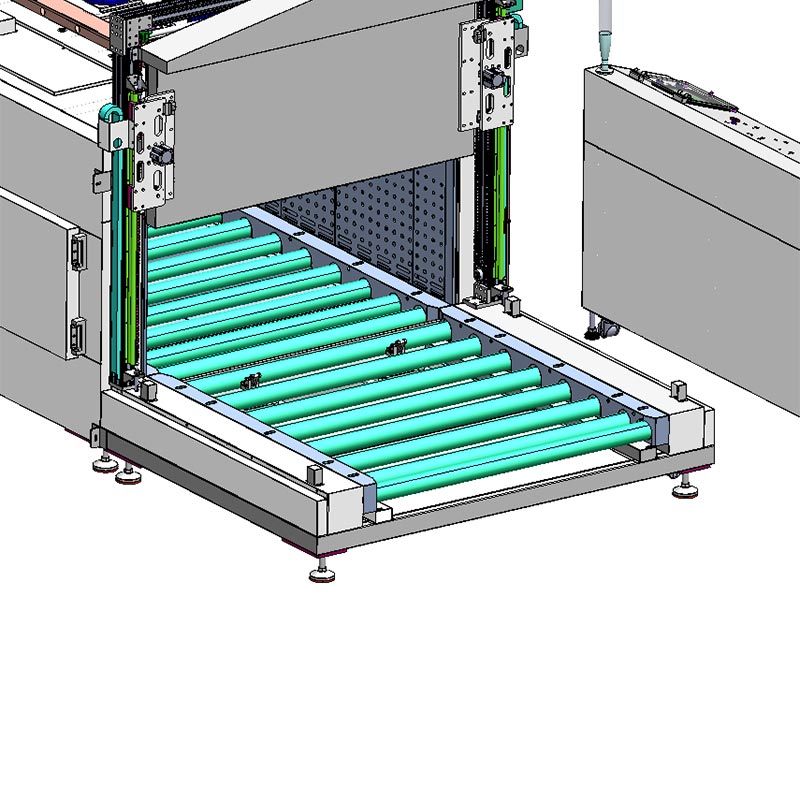

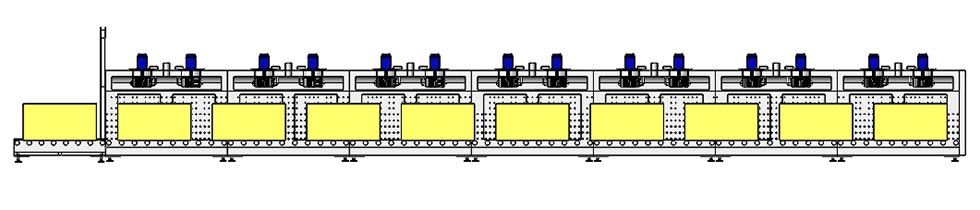

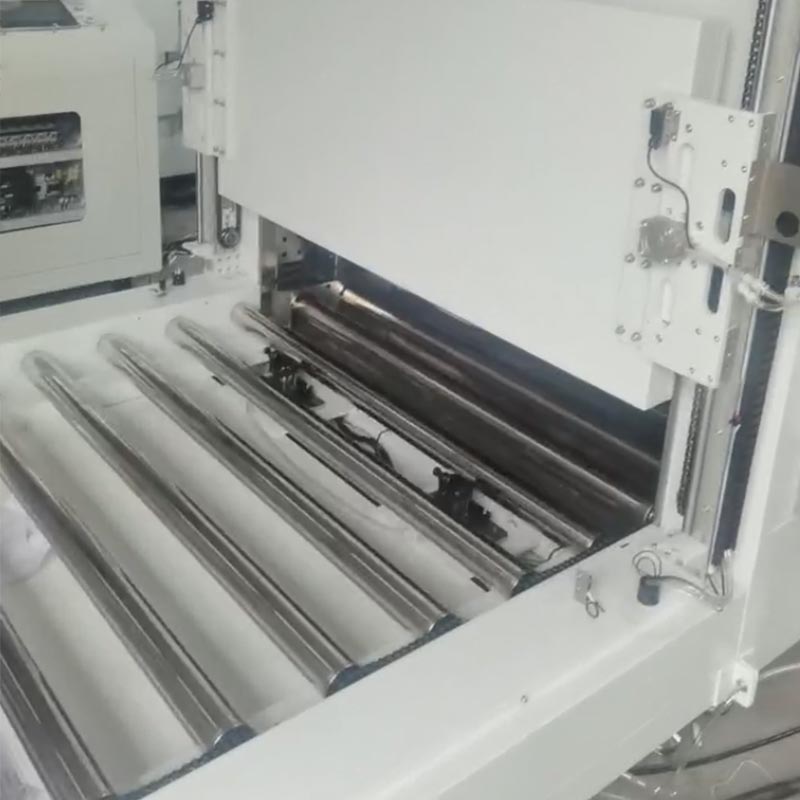

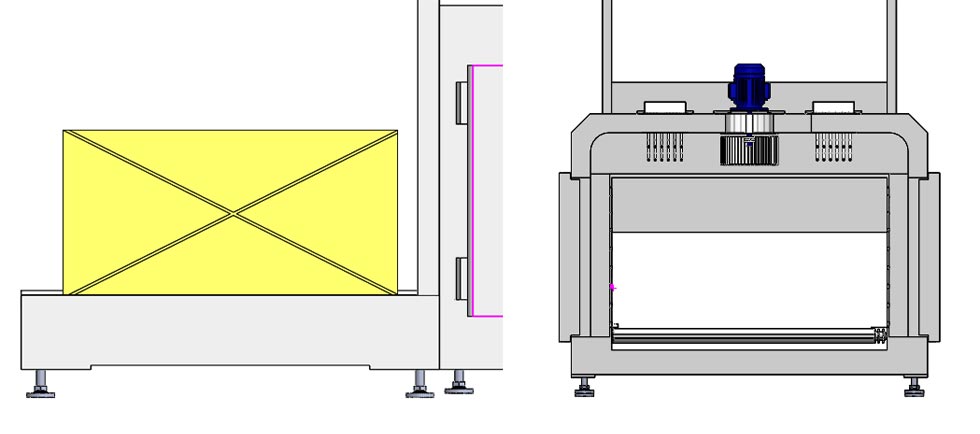

A Dingfeng Roller Belt Oven egy fejlett félautomata pneumatikus pozicionáló rendszerrel van felszerelve. Az operátor manuálisan egy 1200x1200 mm-es raklapot igazít az adagolóállomás pneumatikus ütközőihez, hogy elindítsa a szállítószalagot. Ezt követően a pneumatikus terelőlemezek szinkronizálódnak a nagy nyomatékú görgőkkel a raklapok fokozatos szállítása érdekében, 1550 mm-es lépésekben haladva előre; Minden egyes mozgást követően a megállók automatikusan visszaállnak a következő egység fogadására. Amint a sütő eléri a kilenc raklapos teljes belső kapacitását, egy automatikus emelőkapu tömíti a kamrát, és egy XINJE A PLC aktiválja a nagy teljesítményű meleg levegő keringtető rendszert. A rendszer integrált audiovizuális rendszeren keresztül figyelmezteti a kezelőt riasztók. A kirakodási folyamat tükrözi a betöltési logikát, és a nagy pontosságú pneumatikus léptető mechanizmust használja biztonságosan és rendezetten szállítsák a raklapokat a megállóhelyre.

Gyakran Ismételt Kérdések (GYIK) – Görgős szállítószalagos alagút sütő

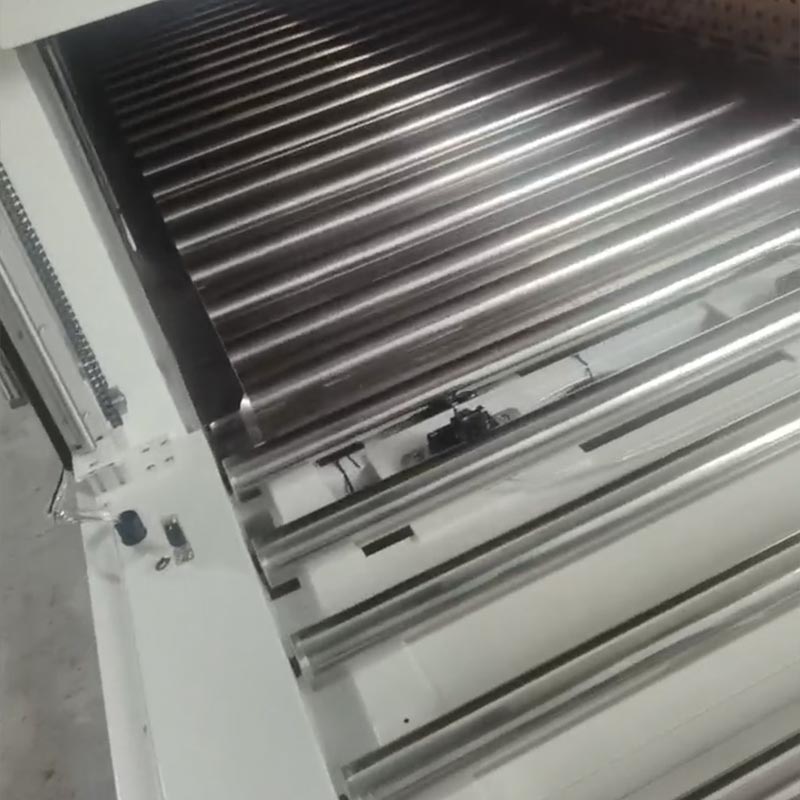

Q1: Hogyan biztosíthatjuk, hogy a ￠76 mm-es henger ne deformálódjon 200°C hőmérsékleten?

Válasz: A görgő belső csapágyazással rendelkezik, a görgő átmérője 210 mm. Ezek az anyagok átestek hőstabilizáló kezelés annak érdekében, hogy még egy 1200×1200 mm-es munkadarab teljes terhelése mellett is a A görgő tökéletes koncentrikusságot és sima forgást tud fenntartani, és nem deformálódik vagy akad el minden időjárás esetén fűtési környezet.

Q2: Alkalmazkodhat-e a különböző termékmagasságokhoz?

Válasz: Igen. Az effektív belső magasság 700 mm, ami nagyon alkalmas nagy méretű hardvertermékekhez. A ±5-8°C egyenletessége megmarad.

3. kérdés: Hogyan kezeli a kipufogórendszer a permetezés vagy víztelenítés által termelt kipufogógázt?

Válasz: Egy 750 wattos, magas hőmérsékletű, kényszerkifúvó ventilátort szereltünk a szívónyílásba, és állítható új szellőzőnyílásokat állítottunk be. minden fűtési területen. Ez biztosítja a nedvesség és az illékony szerves vegyületek gyors kiürülését, megakadályozva a gázok felhalmozódását, és friss és oxidatívan stabil környezetet biztosít a bevonat számára.
