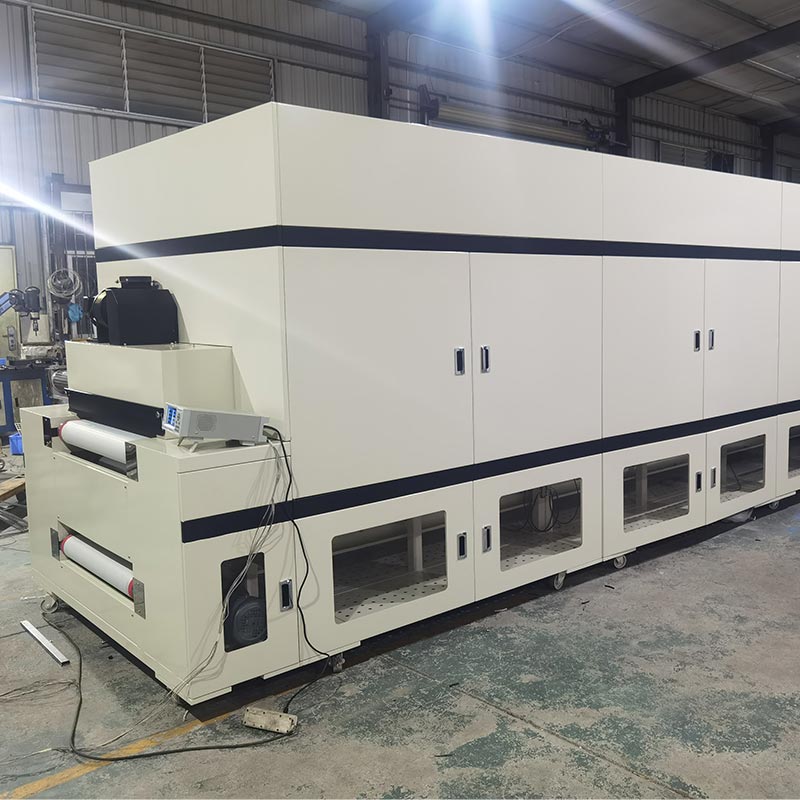

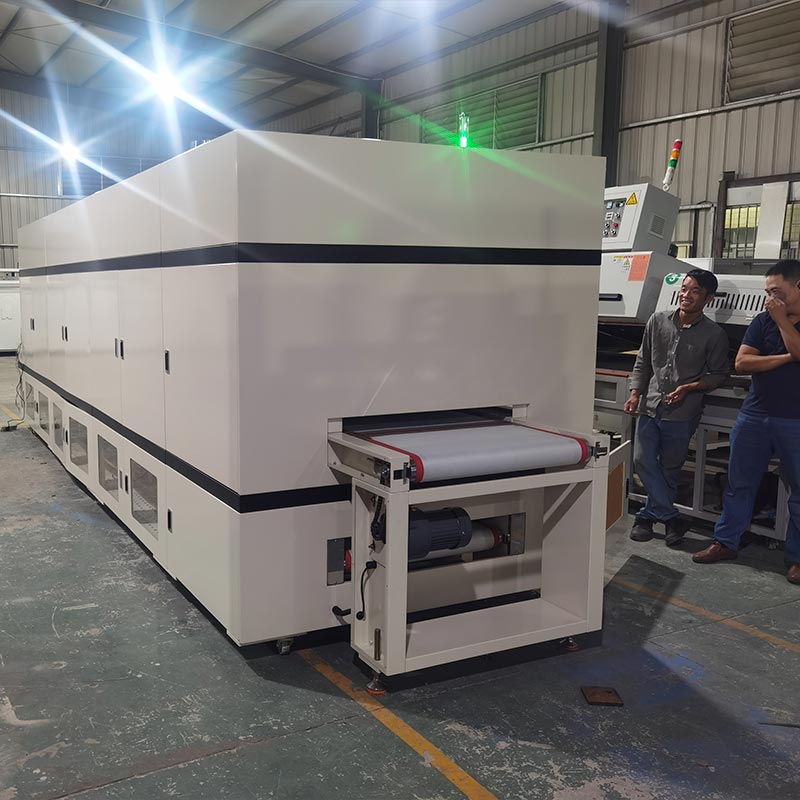

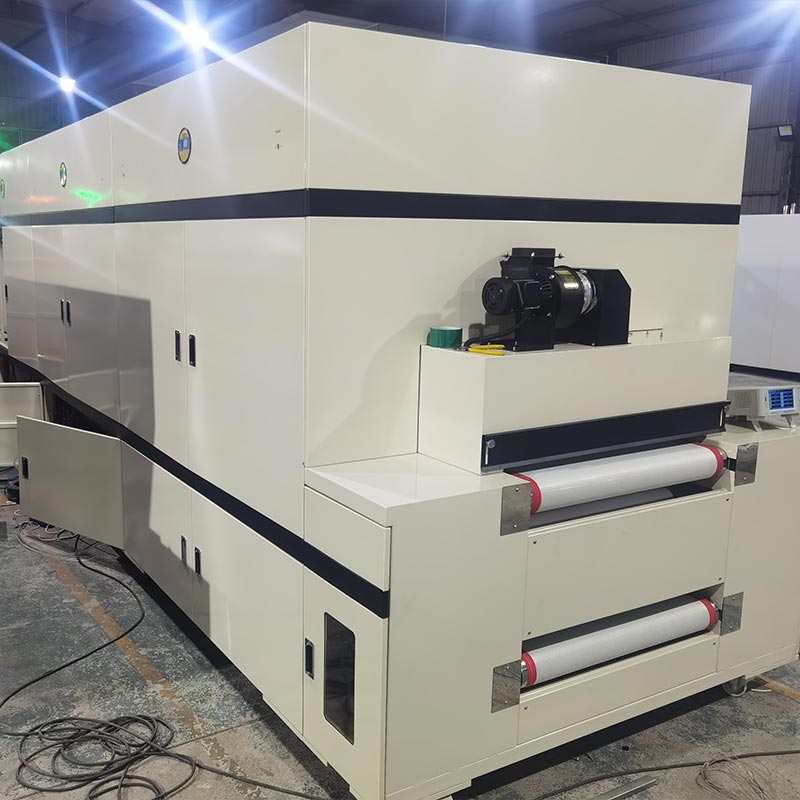

Áramköri alagút sütő

Az áramköri alagútkemencében az egyenletes hőeloszlás eléréséhez pusztán a fűtésre hagyatkozni nem elegendő; pontos folyadékdinamikai szabályozás is szükséges. Nagy gyártóként a Dingfeng túlnyomásos készüléket tervezett kipufogórendszer, amely 700 milliméteres szállítószalag szélességben képes függőleges és turbulensmentes légfüggönyt képezni. A 2,2 kilowattos hosszútengelyű motor és a 12 hüvelykes SUS304 járókerék hajtja, így a tisztított forró levegőt a többrétegű áramköri lapok apró pórusai. Ez különösen fontos a rugalmas nyomtatott áramkörök esetében, mivel lehet stabilizálja a könnyű hordozót, lehetővé téve, hogy érintkezésbe kerüljön a teflonhálós szalaggal, elkerülve a oszcillációs és mozgási jelenségek, amelyek általában a hagyományos konvekciós kemencékben láthatók.

Működési elv

A DFHK7008 típusú áramköri alagút sütő rozsdamentes acél fűtőcsöveket használ a fűtéshez. Ez kombinálva alacsony zajszintű meleg légkeringtető ventilátor és a doboz alatti visszatérő levegő szellőztető technológia. A forró levegő, miután feldolgozta a magas hőmérsékleten hatékony szűrő, egyenletesen rányomódik a termék felületére. Automatikusan elérhető hőmérséklet-szabályozás, állandó hőmérséklet és automatikus leállítás túlmelegedés esetén, biztonságot, kényelmet, környezetvédelem, energiatakarékosság. A sütő belseje teljes egészében tükörbevonatú rozsdamentes acél lemezek. A szigetelőréteg 120K kovasav alumínium szigetelő pamuttal van kitöltve. A a szállításhoz kiváló minőségű teflon, magas hőmérsékletnek ellenálló hálószalagot használnak, és vezérlővel és frekvenciaváltó, amelyet a kisfeszültségű elektromos vezérlőrendszer vezérel.

A konfiguráció minősége

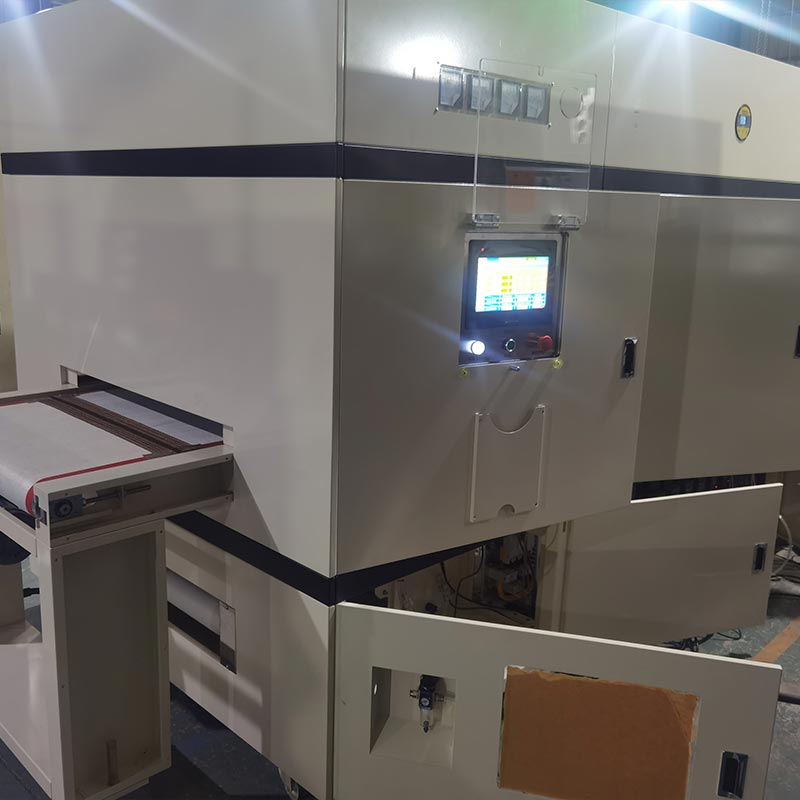

A Circuit Board Tunnel Oven elektromos vezérlőrendszere csúcsmárkák komponenseivel van felszerelve mind otthon, mind külföldön, beleértve a Mitsubishi H5U-1614MTD-A8 PLC-t, az MT8102iE érintőképernyőt, a DTE-10T hőmérséklet-szabályozó modult és K-típusú WRNT-01/02 szondák a fűtési végrehajtási rész pontos hőmérsékletméréséhez. A háromfázisú A J3-SCR-75LA vezérelhető szilícium modul stabil teljesítményszabályozást biztosít. Ami az átviteli rendszert illeti, két Shilin frekvenciaváltó (220V 0,4KW és 380V 3,7KW) kommunikációs funkciókkal és Schneider sorozat alkatrészek vannak felszerelve, beleértve a 3P+N-C 250A szivárgási megszakítót a teljes teljesítményvédelem érdekében. Az LC1N sorozat A többféle specifikációjú AC kontaktorok (1810, 1210, 4011) felelősek az egyes érintkezők nyitásáért és zárásáért. áramkör, és LRN12N hőrelével és MY4NJ közbenső relével kombinálva biztosítják a rendkívül magas a berendezés működésének stabilitása és biztonsága a forrástól a terminálig.

Fő alkatrész modell

GYIK

1. kérdés: Hogyan akadályozza meg ez a sütő a "Popcorn-effektust" a többrétegű PCB-sütésben?

V: A „pattogatott kukorica effektus” akkor jelentkezik, ha a beszorult nedvesség túl gyorsan tágul. Áramköri alagút sütőnk SCR-vezérelt lineáris fűtési rámpákat használ. A hőmérséklet-emelkedés mértékének pontos szabályozásával lehetővé tesszük a belső nedvesség biztonságosan átdiffundál a pre-preg rétegeken, mielőtt elérné a szinterezési csúcshőmérsékletet, biztosítva a rétegközi kötések érintetlenségét.

2. kérdés: Elég erős a légáramlás a nagy képarányú átmenő furatok kiszárításához?

V: Igen. Kishuzatú, túlnyomásos csatlakozónk kifejezetten arra lett tervezve, hogy a forró levegőt nagy képarányú nyílásokba vezesse. A A függőleges nyomás biztosítja, hogy a levegő behatoljon a lyukakba, ahelyett, hogy csak a felületet súrolja nélkülözhetetlen a teljes kiszáradáshoz a forrasztási vagy bevonási fázis előtt.

3. kérdés: Integrálhatjuk ezt az alagút sütőt egy teljesen automatizált SMT vonalba?

V: Abszolút. A Mitsubishi PLC és a frekvenciaváltó motorokat fenntartott kapcsolódási pontokkal tervezték Ipari 4.0 csatlakozás. A szállítószalag sebessége és hőmérsékleti adatai szinkronizálhatók a felfelé irányuló szalaggal pick-and-place robotok vagy downstream ellenőrző állomások, biztosítva a zökkenőmentes, automatizált munkafolyamatot.
