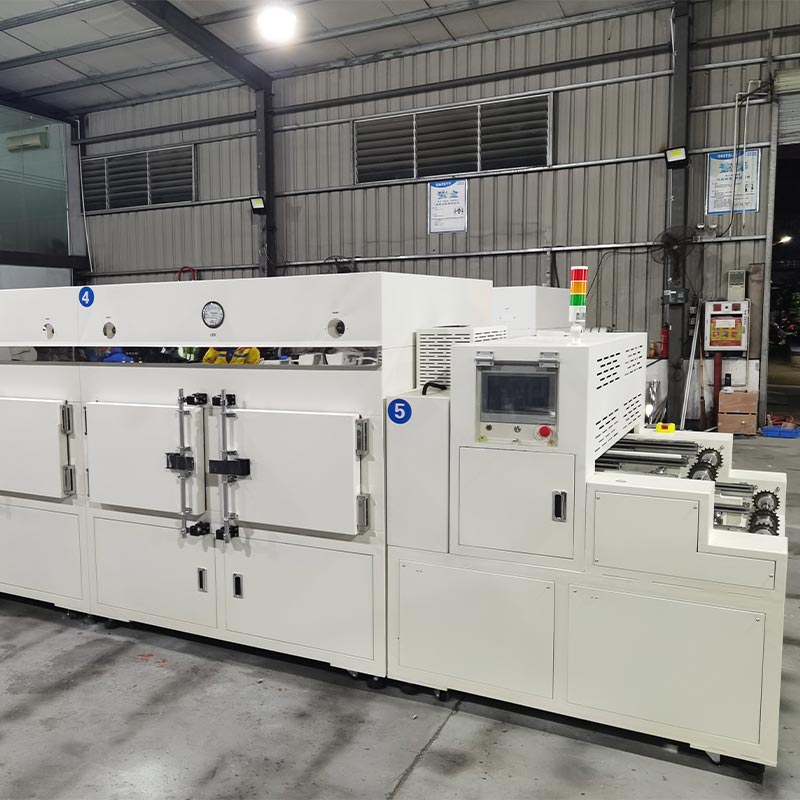

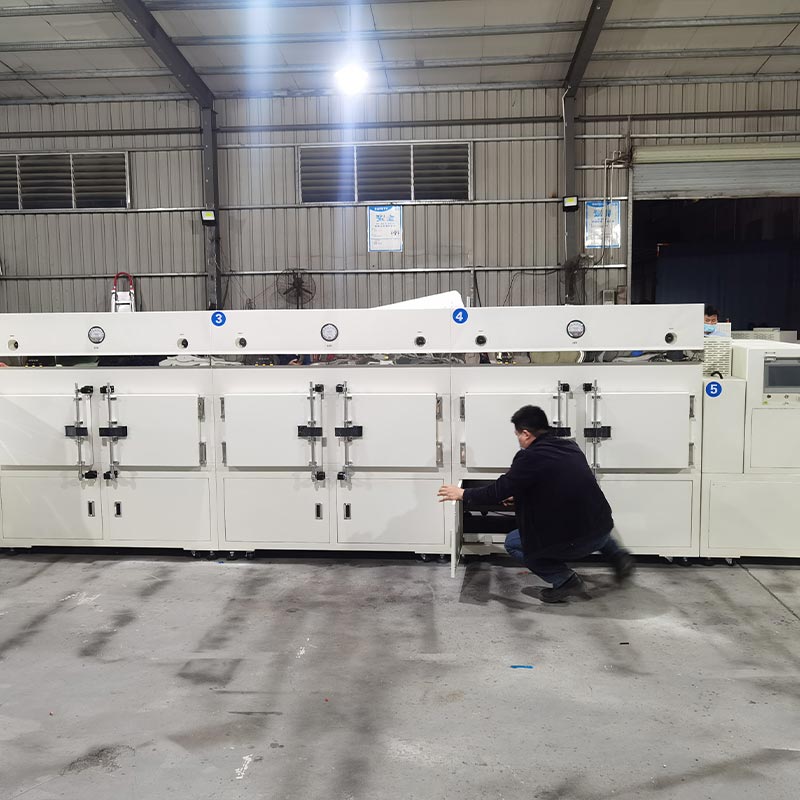

Többcsatornás alagút sütő

A China Dingfeng által gyártott többcsatornás alagút sütőt nagy nyomatékú szervomotorja és reduktora hajtja rendszer. A hagyományos szállítószalagokkal ellentétben rendszerünk zökkenőmentes váltást tesz lehetővé a folyamatos üzemmód és a lépés között módban, 0,5 mm/s és 60 mm/s között állítható sebességgel. A füllánc szállítószalag architektúrája a kétrétegű, többcsatornás szállítási mód, és dedikált oldalsó vezetőkkel van felszerelve annak biztosítására, hogy a A precíz induktorok és rögzítések simán mozoghatnak eltérés vagy mechanikai rezgés nélkül. Ez a logisztikai pontosság kulcsfontosságú az automatizált adagolósorok számára, biztosítva, hogy a kikeményedett gyanta mindig tökéletesen középre kerüljön anélkül, hogy túlfolyás vagy szerkezeti deformáció.

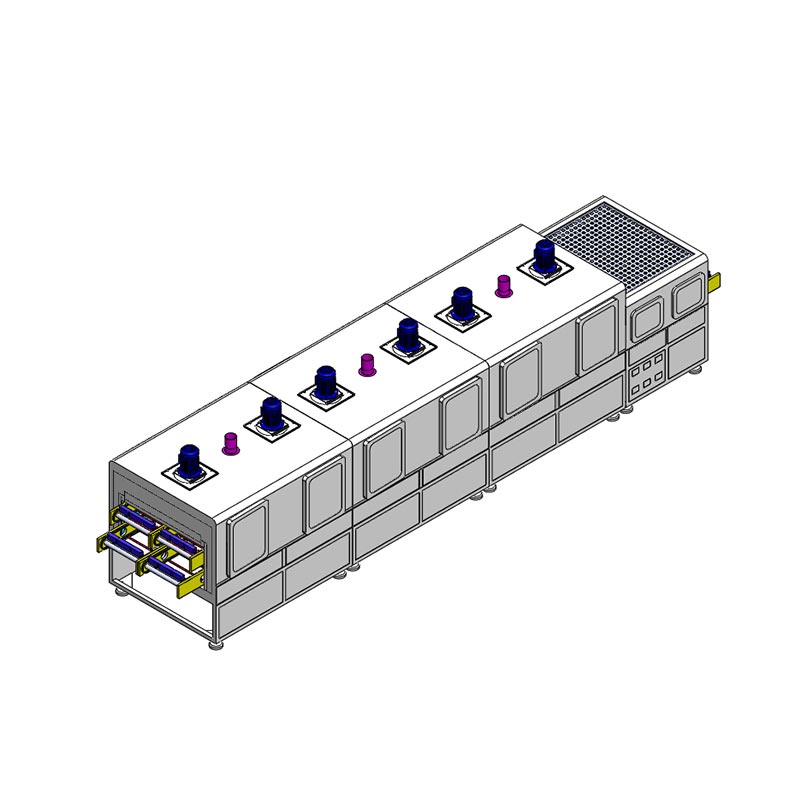

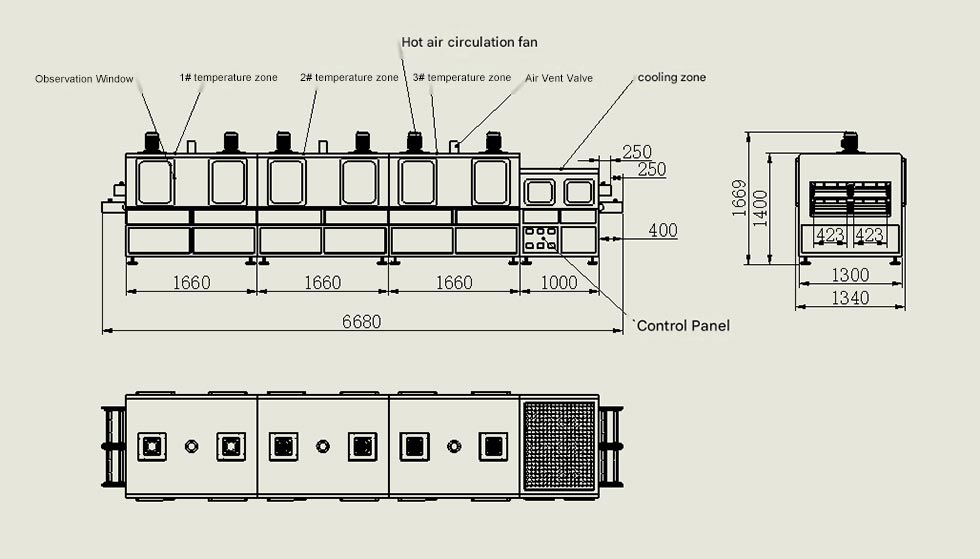

A berendezés mérete és anyagai

A Dingfeng biztosítja, hogy a többcsatornás alagút sütő minden tétele megfeleljen a legmagasabb szakmai követelményeknek, hogy megfelel a 3C iparág szigorú minőség-ellenőrzési követelményeinek. A használt vezérlő interfész HMI + PLC, és ez integrálja a hőmérséklet modult és az SSR kimenetet. Minden területen három külső hőérzékelő szondát telepítettünk, úgy, hogy a szondák pontosan 20-30 milliméterre legyenek a termék felületétől. Ezek az interfészek központilag vannak állítsa be a kezelőpanelen, így minőségellenőrző csapata valós idejű hőtérképezést végezhet anélkül megszakítás.

Munkafolyamat

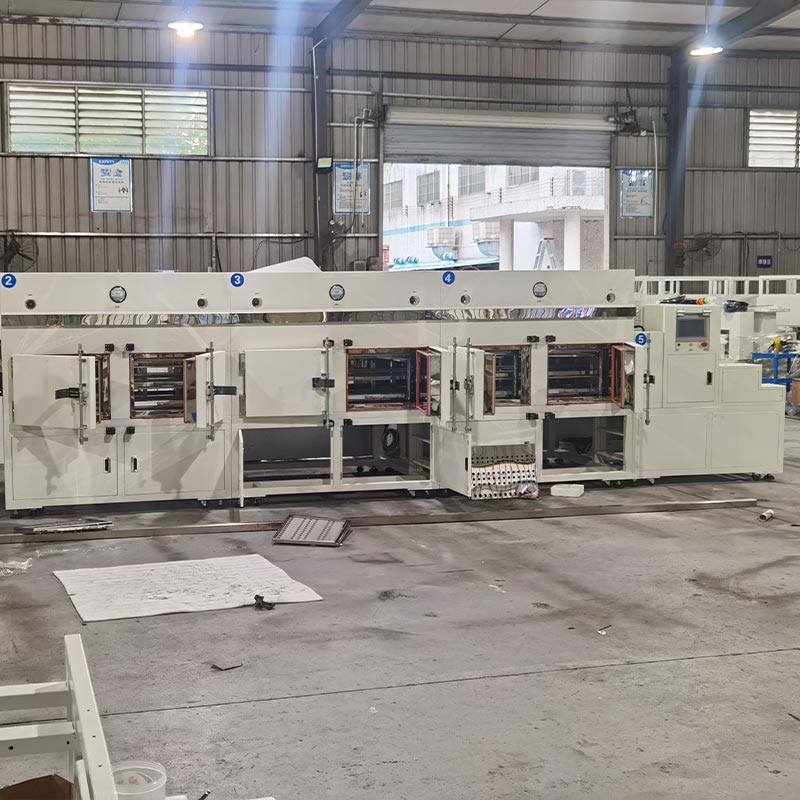

A többcsatornás alagútkemencénk áthidalja a szakadékot a gyors felmelegedés és a mélyrétegű kikeményedés között. A távoli infravörös kombinálásával Az alacsony zajszintű centrifugális keringető rendszerrel rendelkező lámpák esetében biztosítjuk, hogy a ragasztók és bevonatok „belülről kifelé” kötődjenek. Ez megakadályozza a felület lehúzódását és csapdáit, amelyek gyakori okai a mikrotranszformátor tokozásának meghibásodásának. A A belső rész SUS201 tükörfényű rozsdamentes acélból készült, a sütő pedig 120K alumínium-szilikáttal van szigetelve gyapjú, biztosítva, hogy a RAL 9016 fehér külső hűvös maradjon, miközben megőrzi a maximális energiahatékonyságot a két független fűtési zónán belül.

Fő műszaki paraméterek

Velünk kapcsolatban

A Dingfengnél nem csak önálló, nagy térfogatú szárítókemencéket árulunk, hanem testreszabási szolgáltatásokat is kínálunk. A mi 11.000-ünk négyzetméteres gyártóüzem a K+F csapatunkkal együtt az egyedi gyártósorok integrálására összpontosít. Mi személyre szabott szerkezeti vázlatokat készíthet annak biztosítására, hogy a többcsatornás levegőbeömlő tökéletesen illeszkedjen az Ön előtti levegőbe adagoló robotok. Akár MES-adatkézfogásokra van szüksége a valós idejű gyártáskövetéshez, akár speciális szervo-lépésre Az Ön komissiózási és elhelyezési ciklusidejéhez igazodó ritmusokat, mérnöki partnerként fogunk szolgálni mindvégig teljes folyamat, a kezdeti szimulációtól a végső helyszíni üzembe helyezésig. 12 hónapos garanciánk csupán az alapja egy hosszú távú partnerség, amelynek célja az automatizálási üzemidő maximalizálása.

Kérdések és válaszok

1. kérdés: Hogyan növelhetik a külső ellenőrzések a minőségellenőrzési arányomat?

Válasz: Központi külső interfészünk lehetővé teszi egy harmadik féltől származó adatgyűjtő beillesztését annak ellenőrzésére, hogy a levegő 20 milliméterrel a termék feletti hőmérséklet összhangban van a PLC kijelzővel.

2. kérdés: A szervo meghajtó képes ellenállni a nehéz rögzítéseknek léptető üzemmódban?

Válasz: Igen. A nagy nyomatékú szervomotorok és a precíz reduktorok kombinációja hatalmas indítónyomatékot biztosít. Ezt biztosítja, hogy a "start-stop" művelet még nehézfém szerelvényekkel való teljes megterhelés esetén is rezgésmentes legyen, ezáltal megvédi a nedves adagolópontokat az elmozdulástól vagy összeeséstől a szegmens szakaszban.

3. kérdés: Milyen előnyökkel jár a kétrétegű kialakítás a kisméretű elektronikai alkatrészekhez?

Válasz: Hatékonyan megduplázhatja a gyártási kapacitást ugyanazon a 850 milliméteres padlószélességen belül. Mert mikroinduktorok és 3C alkatrészek, ez a függőleges bővítés a legköltséghatékonyabb módja a megtérülés növelésének. befektetés anélkül, hogy nagyobb és drágább tisztatéri lábnyomra lenne szükség.
